FINALMENTE.

Hoje consegui os tão esperados 0,20 de coeficiente de potência.

Pode melhorar bastante, a turbina pode ter 2m de altura com os mesmos rolamentos e gerador.

30% de eficiência

ENGANO.
 PROBLEMAS NO MULTIMETRO OU COM CONTACTOS ELÉTRICOS.

SÓ EM 16/12/2017  CONSEGUI ATINGIR UM COEFICIENTE DE POTÊNCIA DE  0,20.


FINALMENTE.

Hoje consegui os tão esperados 30% de eficiência.
Como reduzi a turbina a metade, para transporte montagem, etc, o objectivo dos 2W reduziu-se também para 1W.
Pode melhorar bastante e crescer o dobro da altura com os mesmos rolamentos e gerador, ou seja, o atrito seria reduzido a cerca de metade.

https://youtu.be/B1JB1gjm-7I

Boas festas.

Protótipo da produção indireta, onde é utilizada a patente 105079, bomba de substâncias liquidas e aquosas de baixa rotação, auto ajustável. O melhor conseguido até agora foi a bombagem de 1 L em 50 segundos a uma elevação de 0,50 M.

Protótipo da produção indireta, onde é utilizada a patente 105079, bomba de substâncias liquidas e aquosas de baixa rotação, auto ajustável. O melhor conseguido até agora foi a bombagem de 1 L em 50 segundos a uma elevação de 0,50 M.

Protótipo da produção indireta, onde é utilizada a patente 105079, bomba de substâncias liquidas e aquosas de baixa rotação, auto ajustável. O melhor conseguido até agora foi a bombagem de 1 L em 50 segundos a uma elevação de 0,50 M.

Iniciei a construção do protótipo da produção indireta, onde é utilizada a patente 105079, bomba de substâncias liquidas e aquosas de baixa rotação, auto ajustável.

Em 27/12/2014 atingiu-se 5,8 W com vento simulado com cerca de 6,5 m/segundo, num protótipo com 0,70 m x 0,70 m x 1,40 m de altura. Enquanto que uma HAWT com 1 m de diâmetro ficou-se por 4,2 W. O ventilador tem 0,50 m de diâmetro a HAWT podia aumentar até cerca de 2 X e o protótipo da urbanolic cerca de 3 x mais de potência se a área de coleta das pás estivesse totalmente "coberta" pelo ventilador.

TESTES DO GERADOR

(atualização de 08/11/2014)

Em outubro atingiu-se o coeficiente de potência próximo a 0,12.
0,5x1,225x0,38x3,5x3,5x3,5x0,12 = 1,2 W

Hoje ao desmanchar a turbina detetei um rolamento sujo, que prendia muito em relação ao outro, provavelmente superaria o 1,55 W, ou mais, vamos ter de esperar por novos testes .

Vou testar com o efeito venturi, com um rotor mais pequeno.

Em Setembro fiz uns testes com um aerogerador, já comercializado, que anuncia que começa a produzir com vento à velocidade de 3,5 m/segundo, mas com um dos mesmos ventiladores usados nos testes não chegou a rodar.

(atualização de 03/05/2014)

Hoje atingiu-se o coeficiente de potência próximo a 0,10. Ainda faltam alguns melhoramentos nas pás, gerador e a montagem da “caixa” e defletores, está só com a estrutura, que vão melhorar substancialmente o coeficiente de potência.

Este protótipo ocupa a área de implantação de uma turbina eólica de eixo vertical com 0,70 m de diâmetro.

0,35x0,35x3,14= 0,38

0,5x1,225x0,38x3,5x3,5x3,5x0,10 = 0,997916

Já tinha conseguido, em meados de abril, um pico de 0,7 W, mas com uma potência média de cerca de 0,3 W, neste momento a potência média está próxima a 0,9 W.

(atualização de 10/10/2013)

O projeto está atrasado devido a erros que estão a ser corrigidos. Prevê-se que até ao final do ano tenha o gerador de imanes permanentes e a turbina finalizados, para o estudo da curva de potência.

Testes, de 29/04/2013, com gerador trifásico para a instalação experimental.

http://youtu.be/7stvgqKbtTE




Agradecimentos especiais pelo apoio do AlmadaForum.

ESTATÍSTICA DE VISITAS

Estatística de visualização deste blogue dos últimos 30 dias:

Portugal =76 > Estados Unidos = 18 > Alemanha = 3 > Brasil = 2

Estatística de visualização deste blogue desde o inicio (07/03/2010):

Portugal = 2513 > Brasil = 431 > Estados Unidos = 91 > Rússia = 66

Alemanha = 57 > Malásia = 20 > França = 17 > Ucrânia = 12

Áustria = 11 > Canadá = 5

INSTALAÇÃO PILOTO - PROTÓTIPO

(novas dimensões - atualização de 27/01/2013)

O próximo protótipo, para uma instalação experimental, terá 0,50m de largura e comprimento, com 2 m de altura e terá 4 pás “meia lua”, com 12 cm de diâmetro.

Antes da instalação piloto irão ser testados dois protótipos, em ambiente fechado com recurso a ventiladores, um será o supra mencionado e o outro aproveitará a base e o topo e as restantes “meias luas” de 1m que irão sobrar do protótipo a instalar em ambiente natural. No caso de atrasos na construção do protótipo principal, o protótipo de 0,50mx0,50mx1,5m será adiado.

Estão a ser encetados contactos com possíveis detentores de locais ideais à montagem da URBANOLIC, de forma a não atrasar a instalação piloto em Maio/Junho.

Filmes e fotos de alguns dos ultimos testes:

http://urbanolic.blogspot.pt/p/filmes-dos-ultimos-testes.html

TESTES COM NOVAS BOBINES E DE AERODINÂMICA

Á cerca de 2 meses efetuei testes com bobines novas de 1,20 mm e neste momento encontro-me a fazer testes de aerodinâmica.

Com um protótipo de 100 x 30 vou experimentar 8 pás de meia lua com 12 cm, 4 pás de meia lua com 20 a 25 cm, entre outros.

As conclusões dos testes de hoje indiciam a possibilidade de utilização de um multiplicador de relação aproximada a 1:6 numa turbina com 100x100x200 de altura.

FOTOS EM:
http://urbanolic.blogspot.pt/p/filmes-dos-ultimos-testes.html

(ATUALIAZAÇÃO DE 29/10/2012)

A 4ª tentativa de divulgação e de convites para assistirem aos testes do protótipo instalado num edifício tiveram como resultado uma reunião com um docente da área das energias renováveis do IST.

De referir os 16V - 300 ma já conseguidos.

O protótipo em que se está a trabalhar tem uma área de varrimento de 0,2 m2 (1mx0,2).

0,5 x densidade média do ar x área de varrimento x velocidade do vento elevada a 3 x coeficiente de potência = 0,5x1,225x0,2x5x5x5x0,30 = 4,59 W

Quer dizer que, uma URBANOLIC com 1 m de implantação, ou largura, e 4 m de altura terá o dobro da produção de uma HAWT com 1 m de diâmetro.

Ainda é possível subir mais o C.P., um pouco de melhoramentos de aerodinâmica e muito mais por melhoramentos do gerador.

Da HAWT testada, com 51 cm de diâmetro, apurou-se um C.P. abaixo dos 0,10, parece ser normal haver uma hiperbolização dos resultados anunciados, pelo menos nos micro-aerogeradores.

A Patente da URBANOLIC foi registada em 2008, mais recentemente já encontrei projectos e maquetes muito parecidas com ela, principalmente no “escudo” que isola o retorno das pás.

Video onde se pode constatar o efeito do isolamento/exposição do retorno das pás ao vento:

http://www.youtube.com/watch?v=JldSZJqJtxQ&context=C4ad1f26ADvjVQa1PpcFO5nQ_jWQGRYUMMjbaKy-gixOHSIn1FS3s=

Outro projeto com semelhanças evidentes com a urbanolic:

http://youtu.be/_SR89iIhq2o

É muito provável que qualquer dia chegue ao mercado internacional e PT uma turbina semelhante à URBANOLIC, como em PT tenho a Patente servirá como divulgação/publicidade gratuita.

Estão associadas à URBANOLIC - “Turbina Eólica com Estrutura de Proteção” Patente nº 104057 e a Patente “Bomba de água de baixa rotação auto-ajustável” nº 105079.

TESTES EM:

http://urbanolic.blogspot.com/p/filmes-dos-ultimos-testes.html

- O QUE É A URBANOLIC?

A URBANOLIC é uma turbina eólica de eixo vertical constituída por várias pás localizadas no interior de uma estrutura de protecção “tipo caixa”. O vento é direccionado para as pás que serão impulsionadas a rodarem, isolando-se o espaço, do lado inverso, de retorno das pás à força directa do vento, conseguindo-se assim um acréscimo de potência que será utilizado para produzir mais energia com velocidades mais baixas do vento.

Embora inicialmente o seu funcionamento seja como um AEROGERADOR DE PRODUÇÃO DIRECTA, posteriormente a URBANOLIC será adaptada como um aerogerador que não fica directamente sujeito à instabilidade da velocidade e direcção do vento por a energia eólica ser utilizada para accionar bombas de água, ou outra substância liquida, que elevam/bombeiam água para um tanque de descarga existente no centro do Aerogerador e a um nível superior ao gerador eléctrico.

Quando o nível do depósito de água, ou outra substância, atingir o ponto máximo será efectuada uma descarga, estável e sem desperdício energético, sobre a turbina do gerador eléctrico.

O desenvolvimento de URBANOLIC de médio e grande porte recorre à utilização de vários módulos de turbinas com 1,5 m de largura interligados e utilizando as torres dos aerogeradores de eixo horizontal. Na fase inicial de transição, a URBANOLIC vai ser instalada nas torres dos aerogeradores já existentes, aumentado a potência dos mesmos.

GRANDE URBANOLIC



AEROGERADOR COM URBANOLIC

Textos da patente em: http://urbanolic.blogspot.com/2010/03/o-nascimento-da-urbanolic.html

Resultados de um questionário para o plano de negócios em: http://urbanolic.blogspot.com/p/resultados-do-inquerito.html .

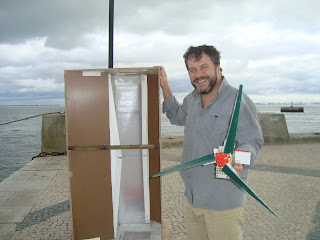

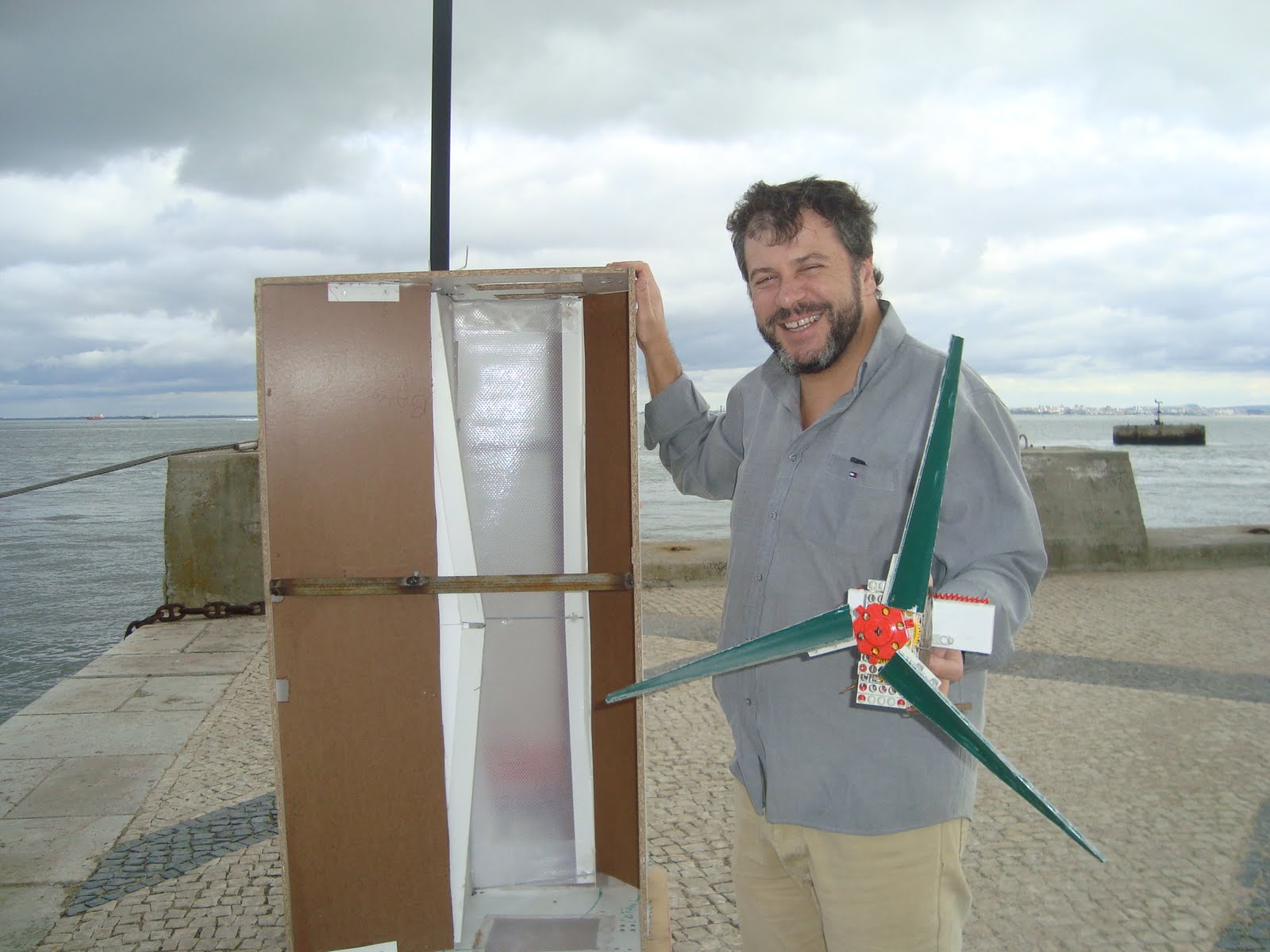

Existem dois modelos portáteis, um da URBANOLIC e outro de uma HAWT, para fazer demonstrações, a quem as solicite.

O meu agradecimento à SCIENCE4YOU que disponibilizou-me gratuitamente algumas peças necessárias para o multiplicador/gerador, http://www.science4you.pt/

MEMBRO LUSO POWER CLUB

A URBANOLIC tem a Patente Nacional (104057) e marca já registadas.

Aceitam-se parcerias por cedência dos direitos da Propriedade Industrial.

O NASCIMENTO DA URBANOLIC - TEXTOS DA PATENTE

Esta situação ressurgiu, em Março de 2006, quando estava a assistir a uma regata no Rio Tejo onde as embarcações velejavam com a brisa a favor e contra a corrente. Nesse mesmo dia, imaginei a possibilidade de instalar um gerador/conversor eléctrico parcialmente submerso na borda de um veleiro a navegar contra a corrente e o princípio de funcionamento de uma turbina eólica que produzisse energia com vento a baixa velocidade.

Depois de umas semanas a imaginar as soluções e adaptações para uma embarcação e uma plataforma que convertessem em conjunto e simultâneo a energia do vento, sol, ondas e correntes marítimas, em Julho de 2006 iniciei o registo a Patente do “Sistema conjunto de conversão de energia Eólica, Solar, Ondas e Correntes marítimas”, Patente 103515.

Por sequência, e desde essa data, efectuei o pedido de registo de mais 9 patentes, que embora com aplicação directa na 1ª invenção podem ser também utilizadas individualmente, permitindo, assim, alcançar outros segmentos e outros mercados, além dos dominados pelos gigantes produtores e distribuidores de Energia.

Com a evolução dos trabalhos da minha primeira invenção e talvez por entusiasmo de uma reunião com responsáveis do departamento de Inovação do gigante nacional de produção e distribuição de electricidade efectuei o pedido de registo da URBANOLIC, Patente 104057, na madrugada antecedente dessa Reunião de 07/05/2008.

DOCS. DA PATENTE 104057

RESUMO

"Turbina eólica com estrutura de protecção”

A presente invenção, ““Turbina eólica com estrutura de protecção”, é uma turbina eólica ou aerogerador que produz mais energia e reduz o impacto ambiental na instalação em ambientes urbanos.

DESCRIÇÃO

“Turbina eólica com estrutura de protecção”

A presente invenção, ““Turbina eólica com estrutura de protecção”, é uma turbina eólica ou aerogerador que produz mais energia e reduz o impacto ambiental e facilita a sua instalação no topo dos edifícios.

É uma turbina que funciona no interior de uma estrutura que a insonoriza e que tem redes de segurança na entrada e saída de ar para protecção das aves.
Produz mais energia porque o fluxo do vento é direccionado para menos de metade da turbina e porque não está sujeita aos condicionalismos de produção directa de electricidade. Ou seja, a energia eólica é utilizada para accionar bombas de água, ou outra substância liquida, que elevam a água ao tanque de descarga existente no centro da turbina e em nível superior a da turbina do gerador eléctrico. Quando o nível do depósito de água, ou outra substância, atingir o ponto máximo será efectuada uma descarga parcial sobre uma turbina de um gerador eléctrico.

A presente invenção, “Turbina eólica com estrutura de protecção”, é instalável em todos ambientes e, inclusive, pode substituir as turbinas eólicas existentes devido às suas vantagens. Pode, também, ser adaptada em funcionamento conjunto, com várias outras turbinas, de forma a elevarem a água para um reservatório comum de descarga ou barragem.

REIVINDICAÇÕES

1. “Turbina eólica com estrutura de protecção”, caracterizado pelo facto de a turbina eólica se situar no interior de uma estrutura rotativa e ser suportada por um pilar cilíndrico ao seu centro que serve de reservatório ou tanque de armazenamento de energia, em forma de massa de água, e por produzir a energia eléctrica a partir da energia do vento de forma indirecta não sujeitando a inconstância do vento às exigências e condicionalismos da geração de energia eléctrica, a estrutura auto-direcciona-se, na direcção ideal de produção, através de dois lemes de direcção fixos e outros dois de direcção móvel que a ajustam a melhor direcção do túnel de entrada de ar que afunila e o comprime até á dimensão de uma das oito pás dispostas verticalmente, o vento empurra essa pá fazendo girar a turbina, os suportes verticais de ligação das pás transmitem a energia do vento a uma poli que multiplica e transmite a energia que alimenta uma bomba elevatória de água, ou outra substância liquida, que a eleva do reservatório ou tanque inferior até ao reservatório superior que se situa no cilindro que sustem as calhas de suporte dos rolamentos das pás, quando o reservatório ou tanque superior atinge o nível máximo, automaticamente, é aberta uma electroválvula que permite o escoamento parcial da água, ou outra substância liquida, sob uma turbina que faz rodar um, ou mais, gerador de energia eléctrica, a água depois da passagem pela turbina do gerador eléctrico é retida no reservatório ou tanque inferior e bombeada novamente para o reservatório superior através do aproveitamento da energia do vento que após forçar a passagem, fazendo rodar as pás e a turbina, descomprime-se no túnel de saída e flui para o exterior da estrutura de protecção.

2. “Turbina eólica com estrutura de protecção” segundo a reivindicação nº 1 caracterizada por ser um aerogerador que produz electricidade directamente da energia do vento, sendo o gerador, caixa de velocidades e restante equipamento instalados no interior do cilindro de suporte das calhas dos rolamentos das pás da turbina eólica.

 (a implementação do conceito e projeto será através desta segunda reivindicação)
